В основі будь-якої сучасної пневматичної системи, від виробничої лінії до столярної майстерні, лежать елементи, що забезпечують транспортування стисненого повітря, — трубки та шланги. Ці, на перший погляд, прості компоненти відіграють критично важливу роль у забезпеченні ефективності, надійності та безпеки всієї системи. Серед різноманіття конструкцій особливе місце займає спиральная трубка, яка є прикладом інженерного рішення, орієнтованого на підвищення зручності та функціональності. Ці елементи призначені для створення герметичних магістралей, по яких під тиском подається робоче середовище — звичайно, стиснене повітря, а також гази, пари або рідини в окремих випадках. Вибір правильної трубки безпосередньо впливає на продуктивність обладнання, довговічність системи та мінімізацію втрат енергії. Більш детальну інформацію про асортимент та технічні характеристики таких компонентів можна знайти на сторінці https://sprenergo.com.ua/trubka-ta-shlanhy/.
Основні функції та вимоги до пневматичних магістралей
Головна функція трубки або шланга в системі пневмоавтоматики — це безвтратна передача енергії стисненого повітря від джерела (компресора або розподільного колектора) до споживача (пневмоциліндра, двигуна, інструменту). Для виконання цієї задачі елемент повинен відповідати ряду ключових вимог. Насамперед, це здатність витримувати номінальний робочий тиск системи без роздування або розриву, а також опір динамічним навантаженням та гідравлічним ударам. Не менш важливою є герметичність, що залежить як від якості матеріалу, так і від надійності з'єднань. Матеріал повинен бути стійким до старіння, впливу озону, ультрафіолетового випромінювання (для відкритих установок) та мати відповідну хімічну інертність, якщо контакт з маслами, парами чи іншими речовинами неминучий. Гнучкість та здатність до багаторазового згинання без утворення заломів — критичні параметри для рухомих частин обладнання або систем зі складною траєкторією прокладання.
Конструктивні особливості та класифікація

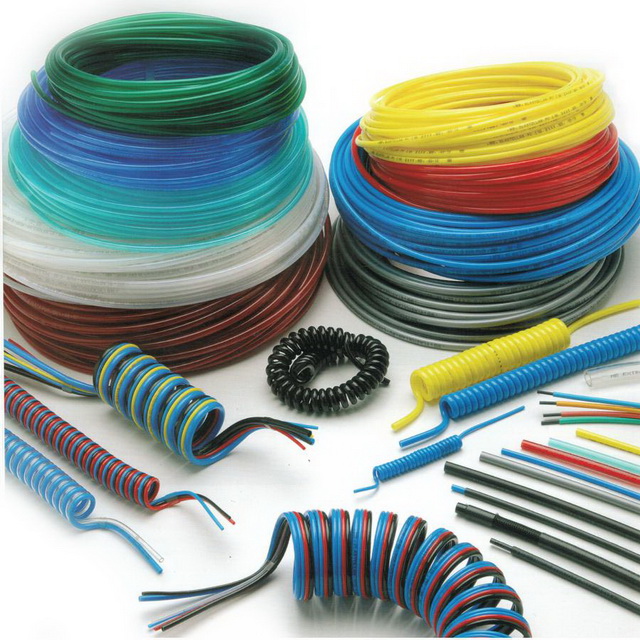

Пневматичні трубки та шланги класифікують за кількома основними ознаками, перш за все — за конфігурацією. Прямі трубки є найпоширенішим типом і постачаються в бухтах. Вони використовуються для стаціонарної розводки та завдання з чітко визначеною довжиною. Для забезпечення рухомості та зручності роботи з інструментом, що переміщається, використовують спіральні трубки. Їхня конструкція у вигляді пружини дозволяє значно подовжувати шланг під час роботи, а в стані спокою він компактно згортається, не заважаючи рухатися та не чіпляючись за оточуючі предмети. Також вирізняють види за типом матеріалу (про що детальніше йтиметься далі) та за діаметром. Останній параметр (внутрішній діаметр) є основним для розрахунку пропускної спроможності та швидкості потоку повітря в системі.
Спиральная трубка: призначення переважної форми
Конструкція у вигляді пружини, або спіралі, є не просто дизайнерським рішенням, а технологічною відповіддю на конкретні експлуатаційні потреби. Основна перевага такої форми полягає в здатності до значного пружного подовження та автоматичного повернення до компактного стану. Це усуває необхідність постійного згортання та розгортання довгих прямих шлангів, запобігає їхньому переплутуванню та утворенню небезпечних петель на робочому майданчику. Така трубка ідеально підходить для роботи з пневмоінструментом у автомайстернях, на складальних лініях або будівельних майданчиках, де відстань від компресора до точки роботи часто змінюється. Внутрішній канал спіральної трубки залишається гладким, що мінімізує втрати тиску, а зовнішня структура за рахунок пружності стінок ефективно протистоїть передаванні механічних пошкоджень.
Матеріали виробництва та їх властивості
Вибір матеріалу — найважливіший етап підбору компонента, оскільки саме він визначає межі застосування. На сучасному ринку домінують полімерні матеріали, кожен з яких має унікальний набір властивостей.
- Поліуретан (PU, PUR): Найбільш універсальний та популярний матеріал. Відрізняється видатною гнучкістю, малою пам'яттю форми та низьким радіусом згинання, що робить його ідеальним для рухомих систем. Поліуретанові трубки стійкі до стирання, озону, мастил, палив та більшості масел. Робочий діапазон температур становить приблизно від -40 °C до +80...+100 °C (залежно від конкретного сполуки).
- Поліамід (PA, нейлон): Матеріал, що характеризується підвищеною міцністю та твердістю порівняно з поліуретаном. Поліамідні трубки призначені для роботи в системах з підвищеним тиском. Вони демонструють стійкість до впливу жирів, олій, палив та розчинників. Їхній головний недолік — більший радіус згинання та менша гнучкість на морозі. Температурний діапазон — від -40 °C до +100 °C і вище.
- Поліетилен (PE): Економічний варіант для стандартних умов експлуатації в системах низького та середнього тиску. Має гарну хімічну стійкість до кислот та лугів, а також діелектричні властивості. Поліетиленові трубки відрізняються гнучкістю, але меншою довговічністю під механічним навантаженням.
- Політетрафторетилен (PTFE, тефлон): Спеціалізований матеріал для екстремальних умов. Витримує дуже високі температури (до +260 °C і вище), володіє абсолютною хімічною інертністю та антиадгезійними властивостями. Застосовується в агресивних середовищах хімічної та харчової промисловості.
- Полівінілхлорид (ПВХ): Прозорі трубки з ПВХ часто використовуються там, де необхідний візуальний контроль за потоком середовища. Вони мають обмежений температурний діапазон та хімічну стійкість і застосовуються для пневмопідключень без підвищених вимог.
Для систем, що працюють з харчовими продуктами або в умовах підвищеної чистоти, можуть застосовуватися спеціальні версії поліуретану, поліетилену або тефлону, сертифіковані для контакту з харчовими продуктами.
Вибір матеріалу для конкретних експлуатаційних навантажень
Для коректного вибору необхідно чітко визначити умови роботи системи. Узагальнені рекомендації можна представити у вигляді наступної таблиці:
| Умови експлуатації | Рекомендований матеріал | Ключові аргументи |
|---|---|---|
| Рухомі механізми, пневмоінструмент, автосервіс | Поліуретан (PU) | Виняткова гнучкість, стійкість до згинання, зносостійкість, стійкість до масел. |
| Стаціонарні лінії високого тиску, контакт з розчинниками | Поліамід (PA) | Висока механічна міцність, стійкість до тиску, гарна хімічна стійкість. |
| Агресивні середовища, високі температури | Політетрафторетилен (PTFE, тефлон) | Максимальна термо- та хімічна стійкість, антиадгезія. |
| Стандартні лінії низького/середнього тиску, економічний варіант | Поліетилен (PE) | Низька вартість, гнучкість, хімічна стійкість до неагресивних середовищ. |
Комплектуючі для монтажу: фітинги та штуцери

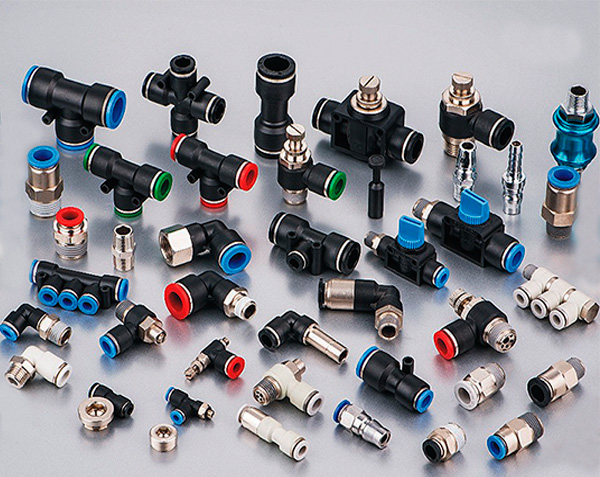

Без надійних з'єднувальних елементів неможливо створити герметичну пневмомережу. Для цього використовуються фітинги та штуцери різних типів. Найпоширенішими є цангові фітинги, які забезпечують швидке та герметичне з'єднання без додаткових інструментів, часто оснащені функцією миттєвої блокування потоку при від'єднанні. За матеріалом фітинги бувають полімерними (поліформальдегід, поліпропілен) або металевими (латунь, нержавіюча сталь, нікельована латунь). Металеві відрізняються підвищеною міцністю, а полімерні — стійкістю до корозії та нижчою вартістю. Конструктивно, крім прямих, виготовляють кутові фітинги, трійники, перехідники та колектори для розгалуження потоків.
Трубки та шланги для пневмоавтоматики є основоположними елементами, від правильного вибору яких залежить життєздатність усієї технологічної системи. Розуміння функцій, конструктивних особливостей, властивостей матеріалів та умов їх експлуатації дозволяє інженерам та технічним фахівцям приймати обґрунтовані рішення. Від універсального та гнучкого поліуретану до спеціалізованого термостійкого тефлону та міцного поліаміду — кожен матеріал займає свою нішу, забезпечуючи надійну передачу енергії стисненого повітря в різноманітних галузях промисловості.
